Project 3: Display Temperature with LCD and LM35 Sensor

Setelah melakukan dua proyek sebelumnya, kami melanjutkan perjalanan otak-atik arduino. Kali ini dengan tema menampilkan hasil sebuah sensor ke LCD 16x2. Input yang masuk adalah suhu yang ditangkap oleh sensor LM35, kemudian hasilnya kami formulasikan ke bentuk celcius dan ditampilkan pada layar LCD 16x2 dengan mengontrol potensiometer sebagai pengatur intensitas terang LCD.

Berikut merupakan komponen yang kami gunakan dalam pengerjaan proyek ketiga.

Komponen  :
1. Arduino
2. LCD 16x2
3. Potentiometer
4. Jumper
5. LM 35
6. Kabel USB
7. Breadboard

Dalam proses pengerjaan proyek kali ini kami sempat mengalami kegagalan berupa sedikit berbau "gosong" pada arduino uno, sehingga membuat kami lebih berhati-hati dalam merangkai skema elektriknya. Awalnya kami mencoba dengan tampilan serial monitor seperti gambar berikut.

Gambar 1. Saat ditampilkan pada serial monitor

kemudian kami mulai merangkai semua komponen dengan rancangan sebagai berikut.

Gambar 2. Skema rangkaian

Gambar 3. hasil rangkaian nyata

Gambar 4. Kode program

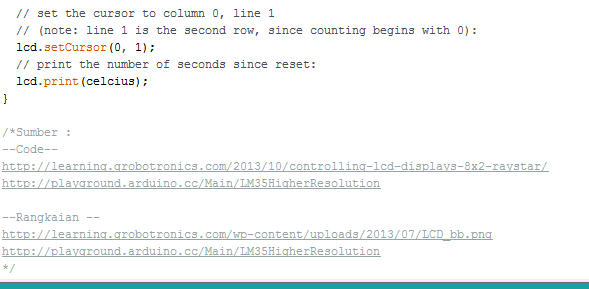

gambar 5. Lanjutan kode program

Setelah kami melakukan perangkaian dan pengodean, mendapatkan hasil sebagai berikut.

Gambar 6. Hasil pengerjaan proyek

Sumber :
--Code--
http://learning.grobotronics.com/2013/10/controlling-lcd-displays-8x2-raystar/
http://playground.arduino.cc/Main/LM35HigherResolution

--Rangkaian --
http://learning.grobotronics.com/wp-content/uploads/2013/07/LCD_bb.png
http://playground.arduino.cc/Main/LM35HigherResolution


Arsi Amallah Binhaq (18214013)
Santo Wijaya (18214028)
Dzaky El Fikri (18214038)
